Fotocelda Infrarroja (Transmisor Con Receptor) / Alcance de Hasta 10 metros / Uso en Barreras y Motores de Acceso Vehicular
Características Principales:
- Ideal para detección de obstáculos en accesos vehiculares
- Dispositivo de seguridad para automatizaciones de puertas corredizas, abatibles, barreras vehiculares
- Tiempo de respuesta rápido de 1 segundo
- Grado de protección IP54 resistente a intemperie
- Dimensiones compactas 45 x 75 mm
- Salida de relé con contactos NO/NC/COM... ver más
Modelo: XBS-IR33
Marca: AccessPRO
Acceder a mi Cuenta
Para obtener su password por primera vez, contacte a su Representante de Ventas
Productos Certificados SYSCOM
Probamos, inspeccionamos y restauramos a condiciones de trabajo todos los productos SYSCOM.
Existencias limitadas y actualizadas al día
| Existencia | Clasificación | Su Precio |
|---|
Accesorios Opcionales
Especificaciones
Especificaciones técnicas
AccessPRO XBS-IR33
Fotocelda infrarroja con transmisor y receptor para aplicaciones de acceso vehicular.
Detección
Tipo: Fotocelda infrarroja TX / RX
Alcance publicado: Hasta 10 m
Tiempo de respuesta: 1 s
Alineación: Automática
Indicador: LED en receptor
Eléctricas
Alimentación: 12 / 24 V CA/CC
Consumo publicado: 100 mA
Salida: Relé NO / COM / NC
Alimentación: TX y RX requieren energía
Físicas / ambiente
Protección publicada: IP54
Temperatura: -10 °C a 50 °C
Dimensiones: 45 × 75 mm
Peso: 100 g
Montaje: Pared
Nota técnica: el manual indica un rango menor a 15 m, mientras que la publicación comercial vigente de SYSCOM especifica una distancia de operación de hasta 10 m. Para diseño y propuesta comercial se recomienda utilizar 10 m.
ACCESSPRO · XBS-IR33 · ACCESO VEHICULAR
Detecta el obstáculo.
Protege el movimiento.
Protege el movimiento.
Fotocelda infrarroja diseñada como dispositivo de seguridad para barreras vehiculares, puertas corredizas y automatizaciones de acceso. El transmisor y receptor crean una línea de detección que permite informar al controlador cuando un vehículo, persona u objeto interrumpe el paso.
10 m
Alcance
12/24 V
CA / CC
1 s
Respuesta
IP54
Protección
NO/NC/COM
Salida de relé
Solución de seguridad
Una línea de protección para el acceso vehicular.
En una barrera vehicular, la fotocelda puede instalarse a ambos lados del carril para detectar la presencia de un obstáculo dentro de la trayectoria del brazo.
Al interrumpirse el haz infrarrojo entre transmisor y receptor, el contacto de relé puede utilizarse como entrada de seguridad en una controladora compatible para detener, impedir o revertir el cierre, según la lógica del operador instalado.
Ejemplo de instalación

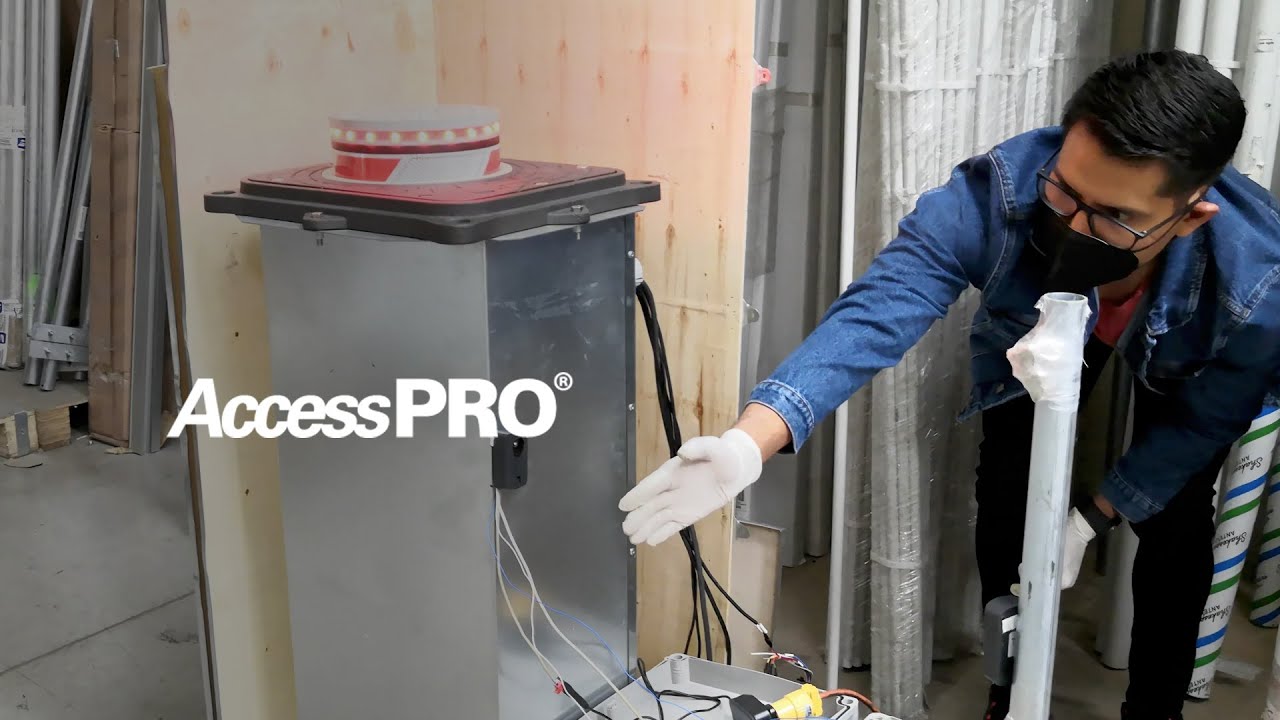

Imagen real tomada del video de instalación como referencia de uso en acceso vehicular.
Funcionamiento
Transmisor + receptor = línea de detección.
A diferencia de una fotocelda reflectiva de una sola unidad, este modelo utiliza dos dispositivos enfrentados: uno transmite el haz infrarrojo y el otro lo recibe.
Alineación
Verifica la instalación con el LED del receptor.
El manual indica que transmisor y receptor deben estar correctamente enfrentados para asegurar el funcionamiento.
La verificación se realiza observando el LED del receptor: cuando ambos dispositivos quedan correctamente alineados, el LED debe apagarse.
LED apagado = alineación correcta
Diagrama de conexión
Alimenta ambos equipos y lleva el relé desde el receptor.
El diagrama del manual muestra dos terminales de alimentación en el transmisor y cinco terminales en el receptor.
TRANSMISOR
1
0 V / -
0 V / -
2
12/24 V +
12/24 V +
Alimentación 12 / 24 V CA/CC
RECEPTOR
1
0 V / -
0 V / -
2
12/24 V +
12/24 V +
3
NO
NO
4
COM
COM
5
NC
NC
Alimentación + contacto seco para la entrada de seguridad
ENLACE IR
TX
Terminal 1: 0 V / negativo
Terminal 2: 12/24 V / positivo
Terminal 2: 12/24 V / positivo
RX
1: 0 V / - · 2: 12/24 V + · 3: NO · 4: COM · 5: NC
Solución · Caso de ejemplo
Instalación práctica del fotoeléctrico XBS-IR33
Este video de SYSCOM muestra el uso e instalación del modelo como referencia práctica para una solución de acceso vehicular.
1. Ubicación
Ubicar TX y RX enfrentados a través de la zona que se desea supervisar.
2. Alineación
Ajustar el enfrentamiento de los equipos y validar el LED del receptor.
3. Integración
Utilizar NO/NC y COM de acuerdo con la entrada de seguridad del operador.
Aplicaciones
Seguridad para automatizaciones de acceso.
Barreras vehiculares
Supervisión de obstáculos dentro de la trayectoria del brazo.
Puertas corredizas
Entrada de seguridad para automatismos compatibles.
Puertas abatibles
Detección de presencia en áreas de movimiento.
Control de acceso
Apoyo a sistemas vehiculares que admitan contacto seco de seguridad.
Contenido de la solución
¿Qué incluye el XBS-IR33?
Transmisor IR
Unidad emisora del haz infrarrojo. Requiere alimentación.
Receptor IR
Unidad receptora con alimentación y terminales de relé NO / COM / NC según el diagrama del manual.
ACCESSPRO XBS-IR33
Una solución sencilla para proteger el movimiento de tu acceso.
Fotocelda infrarroja TX/RX para barreras y operadores vehiculares, con alimentación 12/24 V CA/CC, contacto NO/NC/COM y una distancia comercial de operación de hasta 10 metros.
