Protección inteligente que detecta cada movimiento.
Detector PIR de interior DS-PDP18-EG2(P)
Detección de movimiento por infrarrojo pasivo con óptica Fresnel 3D, procesamiento digital y ajuste de sensibilidad para proteger espacios interiores con precisión.
18 m
Alcance PIR
85,9°
Ángulo de detección
52
Zonas ópticas 3D
10 kg
Inmunidad PET*
*La función PET requiere máscara opcional y aplica hasta 10 m, bajo las condiciones de instalación indicadas por Hikvision.
Cobertura volumétrica
Más área protegida. Mayor precisión.
Su sensor infrarrojo pasivo de doble elemento y la lente Fresnel 3D alcanzan hasta 18 metros de detección con apertura de 85,9°.
La distribución de 52 zonas ópticas en 4 planos y la protección de zona próxima ayudan a detectar movimiento también en el área inmediatamente inferior al dispositivo.
Recomendado para habitaciones, pasillos amplios, oficinas y otras áreas interiores con línea de visión despejada.
Diseño compacto con lente de detección volumétrica.
Procesamiento digital
Estabilidad de detección en condiciones cambiantes.
El detector combina análisis por microprocesador, compensación de temperatura y protección frente a interferencias para mejorar la fiabilidad de las señales de alarma.
01
Sensibilidad automática
Ajusta su respuesta a las condiciones ambientales; también permite seleccionar sensibilidad alta o baja.
02
Compensación térmica
Contribuye a mantener la capacidad de detección cuando varía la temperatura del entorno.
03
Tecnología IFT
Ayuda a reducir alarmas no deseadas por interferencias eléctricas o electromagnéticas.
Función PET opcional
Seguridad interior pensada para hogares con mascotas.
El diseño permite configurar una inmunidad a mascotas de hasta 10 kg mediante la máscara PET opcional, conforme a la documentación del fabricante.
Esta función se aplica únicamente dentro de los primeros 10 metros y cuando la mascota permanece por debajo del plano superior de visión.
La inmunidad a mascotas no es automática en cualquier instalación: debe colocarse la máscara indicada y respetarse la ubicación recomendada.
Construcción e instalación
Discreto en el ambiente. Preparado para una instalación segura.
Carcasa compacta de 86,8 × 65,4 × 45,5 mm y un peso aproximado de 68 g, adecuada para montaje interior.
Cuenta con protección antisabotaje frontal, indicador LED azul de alarma y óptica sellada para reducir interferencias causadas por insectos.
Puede instalarse a una altura de 1,8 a 2,4 m. Los soportes de pared y techo son accesorios opcionales, vendidos por separado.
Vista posterior del equipo real.
Instalación eléctrica
Integración cableada con bajo consumo.
Funciona con alimentación de corriente continua y dispone de selección de resistencias de fin de línea (EOL) para la supervisión de alarma y sabotaje, de acuerdo con el panel utilizado.
9–16 VCC
Alimentación · 12 VCC nominales
11 mA
Consumo en reposo (según ficha)
EOL
Resistencias seleccionables
1,8–2,4 m
Altura de instalación

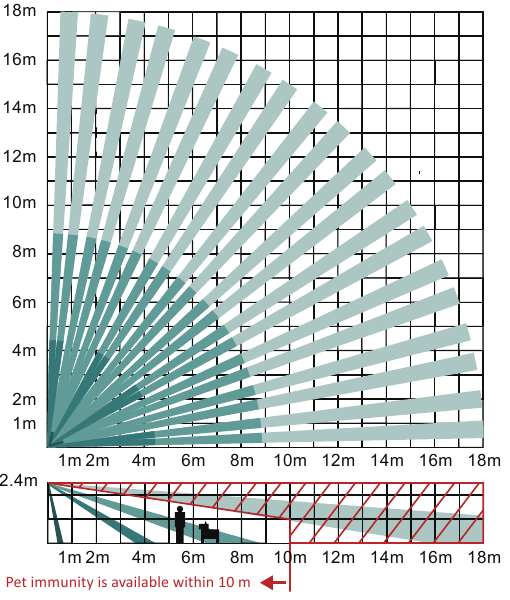

Diagrama de cobertura
18 metros de detección en interiores.
Representación de la distribución óptica y el área de inmunidad PET del detector, basada en el manual del fabricante.
Para consultar el diagrama directamente en la documentación técnica del modelo, revisa la página 2 de la ficha técnica oficial.
Instalación PIR Cableado en panel Híbrido
Aplicaciones
Protección para diferentes espacios interiores.
Una solución discreta para proyectos de intrusión donde se requiera detección PIR cableada.
Residencial
Salas, corredores y áreas interiores de viviendas.
Comercial
Locales, recepciones y áreas de atención.
Oficinas
Pasillos, accesos internos y áreas de trabajo.
Bodegas interiores
Áreas de almacenamiento cerradas y protegidas.
Especificaciones técnicas
Hikvision DS-PDP18-EG2(P)
Detección
Tecnología: PIR de doble elemento, óptica Fresnel 3D
Alcance / ángulo: 18 m / 85,9°
Óptica: 52 zonas en 4 planos
Velocidad detectable: 0,3 a 2 m/s
Sensibilidad: alta, automática y baja
Seguridad y estabilidad
Antisabotaje: frontal
Inmunidad PET: hasta 10 kg con máscara opcional, dentro de 10 m
Compensación: digital de temperatura
Protección adicional: óptica sellada, tecnología IFT y zona próxima
Filtro de luz: hasta 6500 lux
Eléctricas
Alimentación: 9 a 16 VCC (12 VCC nominales)
Consumo en reposo: 11 mA
Consumo en alarma: 8 mA
Resistencias EOL: seleccionables para alarma y tamper
Temperatura de operación: −10 a 55 °C (rango certificado: −10 a 40 °C)
Humedad: 10 % a 90 % · Uso: interior
Integración y compatibilidad
Detección cableada para proyectos de intrusión.
El DS-PDP18-EG2(P) puede integrarse con paneles de alarma que dispongan de entradas de zona cableada compatibles y alimentación adecuada. Es apropiado para soluciones cableadas e híbridas como AX HYBRID PRO, previa verificación del esquema de conexión y resistencias EOL.
Es un detector cableado: no se vincula por radio directamente como un sensor inalámbrico AX PRO o AX HOME. La compatibilidad depende de las entradas y el cableado del panel.
